Приложими индустриални
1.Дървообработваща промишленост
Линеен автоматичен инструмент за смяна на инструменти cnc рутер може да се използва за мебели от soild дърво, мебели от махагон, врати от масивно дърво, врати и прозорци на табла, сгъваем параван и др.
2.Производство на произведения на изкуството
CNC рутер за автоматична смяна на инструменти може да обработва дървени изделия, стенописи от дърво, музикален инструмент и др.
3. Рекламната индустрия
Може да гравира всички видове означения, търговски марки, табели с имена, значки, декоративни подаръци, релефни медали и др.
4. Мухъл индустрия
Може да издълбава медни, алуминиеви, железни и други метални форми, както и изкуствен мрамор, пясък, пластмасови плоскости, PVC тръби, дърво и други неметални форми
5. Електронна индустрия
Може да гравира електронен компонент, интегрална схема, пластмасов корпус на електроника, модел на електронен продукт, печатна платка, електронна светлинна кутия, клавиатура и разнообразие от електронни продукти.
Приложими материали
CNC рутер за автоматична смяна на инструменти може да обработва стъкло, керамика, мрамор, масивно дърво, махагон и други дървесни материали.
Характеристики на машината
1. 1530 линеен автоматичен инструмент за смяна на инструменти cnc рутер използва 7.5KW HQD линеен инструмент за смяна на инструменти с водно охлаждане на шпиндела, той може да реализира автоматичното превключване на инструмента.
2. Оборудван е със странично захранващо устройство и захранващо устройство със задна макара, което намалява търсенето на труд и значително подобрява ефективността на производството и качеството на продукта.
3. 1530 Linear автоматичен инструмент за смяна на инструменти cnc рутер може да изпълни различни сложни задачи за издълбаване на шарки.
4. Ние използваме световно известни производители на висококачествени аксесоари, тези аксесоари са с добро качество, дълъг живот, не е лесно да се повредят, до известна степен, за да се избегне повреда на машината и изключване в процеса на употреба.
Описание на продуктите
Шпиндел
Ние използваме 7,5KW HQD линейно шпиндел за смяна на инструменти с водно охлаждане. Той е добре позната марка в Китай. Шпинделът се охлажда чрез циркулация на водата и охлаждащият ефект е добър. Почти без шум, дълъг живот на шпиндела. Може да реализира функцията за автоматична смяна на инструмента, което е много удобно.
Инвертор
Ние използваме тайванския делта инвертор, инверторът на машината се използва главно за управление на звездата на шпиндела, спиране и регулиране на скоростта на шпиндела.
Тяло на машината
Заваръчна стомана за тежка конструкция с дебелина 10 mm, тежкотоварно легло, закалено пясъкоструйно покритие срещу ръжда, петстранен център за фрезоване, пробиващ отвора на корпуса на машината, за да се осигури висока точност.
вакуумна абсорбция и Т-образна маса
Нашата повърхност на масата може да бъде или вакуумно адсорбиран материал, или фиксирана с приспособление. Тя може да отговори на фиксирания ефект на различни материали. Текстурата на нашата вакуумна маса е двойно твърд pvc, който е при висока температура и издръжлив на каутеризация.
Релсов водач
Тайван Hiwin квадратен линеен направляващ път
За x,y ос, внос на Тайван Висококачествен релсов водач. Квадратната релса може да издържи високо натоварване в четири посоки, висока точност на позициониране, малък коефициент на триене, може да поддържа точност при ходене за дълго време, нейната товароносимост и капацитет за задържане на точност са повече от 30 пъти по-голяма от тази на кръглата направляваща релса и може да се инсталира автоматична система за смазване.
Предаване
X, Y ос чрез високо прецизни спирални рейки и пиньони. Z ос Тайван TBI сачмен винт (има добро представяне, дълъг живот, внос от Тайван)
система за контрол
Използваме известната тайванска система за управление syntec, която прави работата на машината по-удобна и машината работи по-точно.
Аксесоари за кутия за инструменти
Изпращаме с комплект инструменти, съдържащ резервни инструменти, гаечни ключове, държачи за инструменти, кабели за данни и др.
сензор на инструмента
Автоматично устройство за настройка на инструмента с фиксирана позиция, промяната на скоростта на инструмента е бърза, висока точност.
Автоматична система за смазване
микрокомпютърно управление, настройки на DIP превключвателя 1,2,3,6,12 месеца автоматично, еднообразно, навременно и точно ежедневно инжектиране на смазка.

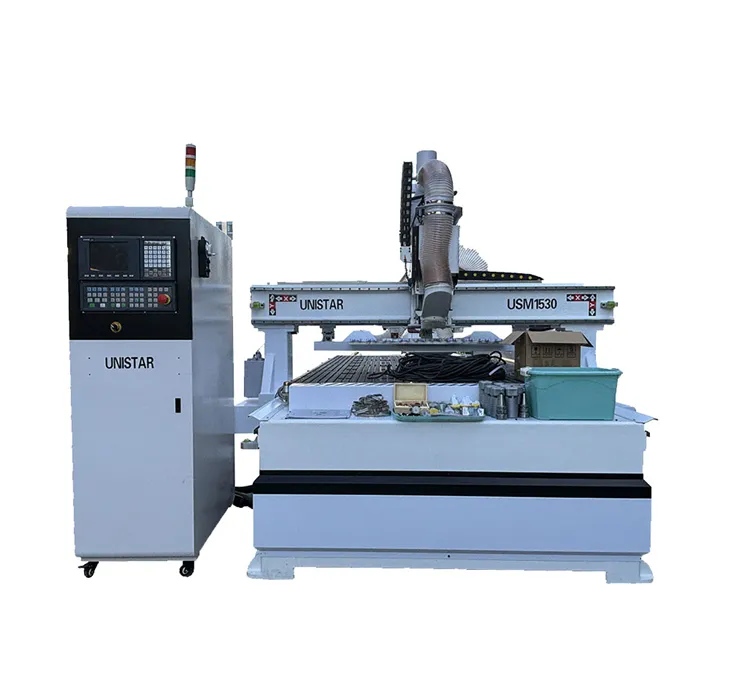

| Име на продуктите | 1530 Линеен автоматичен инструмент за смяна на CNC фреза |
| Машинна площ (X) | 1500 мм |
| Машинна площ (Y) | 3000 мм |
| Машинна площ (Z) | 200 мм |
| Работна зона | 1500*3000*200мм |
| Шпиндел | 7.5KW HQD линеен шпиндел за смяна на инструменти с водно охлаждане |
| Машина за охлаждане с вода | CW 5200 S&A машина за охлаждаща вода |
| Държач за инструменти | Държач за инструменти BT30 с цанги ER 32 |
| Тяло на машината | Заваръчна стомана за тежка конструкция с дебелина 10 mm, легло за тежък режим, закалено пясъкоструйно покритие срещу ръжда, петстранен център за фрезоване, пробиващ отвора на корпуса на машината, за да се гарантира висока точност. |
| Система за контрол | Система за управление на Тайван Syntec |
| Тип маса | Вакуумна абсорбция и Т-образна маса |
| Мотор и драйвер | Тайван Делта серво мотор и драйвери 1KW |
| Редуктор | Shimpo редуктор |
| Инвертор | Тайван Делта инвертор 11KW |
| Списание за смяна на инструменти | 10 броя последващи линейни устройства за смяна на инструменти |
| Предаване | X, Y ос чрез високо прецизни спирални рейки и пиньони. Z ос Тайван TBI сачмен винт (има добро представяне, дълъг живот, внос от Тайван) |
| Релсов водач |
Тайван Hiwin квадратен линеен направляващ път за x,y ос, внос на Тайван Висококачествен релсов водач |
| Позициониращ въздушен цилиндър | Четири на Yaxis, три на Xaxis |
| Електричество |
френскиЕлектрически части на Schneider |
| Ограничен превключвател | Ограничен превключвател OMRON |
| Система за предотвратяване на прах | Прахоустойчива система |
| Маслена система | Автоматична система за смазване с масло |
| Скорост на пътуване | 60m-80m/min |
| Скорост на обработка | 25 м/мин |
| Обороти на шпиндела (макс.) | 0-24000 RPM |
| Точност на позицията | ±0.02 мм |
| Сензор за инструменти | Сензор за автоматичен инструмент |
| Система за събиране на прах | 5.5KW прахоуловител с двойна торба |
| Вакуумна помпа | 7.5KW вакуумна въздушна помпа |
| Работно напрежение | Работното напрежение на машината е 3 фаза 380V/50HZ |
Ако имате специфични изисквания към машината, персонализирането е налично.
Примерен дисплей
Използваме пакет от шперплат
Предимствата на пакета от шперплат:
Първо, корпусът от шперплат, неговата якост на натиск и качеството на лагера е по-добър, е пазарът на
избор за стоки с тежки опаковки.
Второ, площта на дъската е голяма, структурата на почвата е добра и работният процес е прост, така че
е по-добра като херметичност и водоустойчивост.
Трето, когато вносът на кутията от шперплат е без фумигация, процедурата е проста.
Гаранция
1. Цялата горна оферта се основава на фабричната цена.
2. Валидност на офертата: 10 дни.
3. Време за изработка: 20 работни дни.
4. Плащане: 30% T/T плащане предварително, 70% T/T преди изпращане от фабриката.
Следпродажбено обслужване
Гарантираме качеството на основните части в рамките на 2 години. Ако основните части се повредят без изкуствени фактори в рамките на 2 години, ние ще ги предоставим свободно или ще ги поддържаме за вас. След 2 години, ако трябва да смените части, ние любезно ще ви предоставим най-добрата цена или го поддържаме във вашия сайт. Винаги, когато имате технически въпрос при използването му, ние ще направим всичко възможно, за да ви подкрепим.
ЧЗВ
Въпрос: Какво трябва да направя, ако не мога да оперирам?
Въпрос: Можете ли да изпратите ваш техник в моята компания, за да ме научи как да използвам машината?
Въпрос: Софтуерът идва ли с машината или изисква допълнителна подготовка?
В: Колко време е вашето време за доставка?
В: Какви са вашите условия на плащане?
